среда, 21 ноября 2012 г.
вторник, 13 ноября 2012 г.
CamCar тестовое видео
Тестовое видео снятое китайской подделкой CarCam.
А дядька реально безбашенный.
Delonghi Magnifica EAM 3000 (Ремонт часть 3 - заключение)

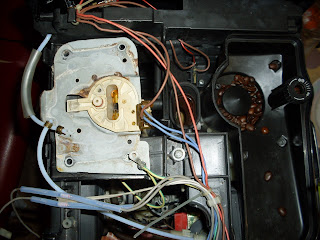

Пришлось еще раз разобрать кофемашину. Как-бы ничего сложного. Пару винтиков, снять несколько крышек и вот "кишки" кофемашины вылезли наружу.
Снял бойлер и отдал товарищу, чтобы он переделал место контактной сварки немного под другим углом, чтобы боковая крышка закрывалась и не обламывала контакт.
Вот новая контактная сварка и контакт. Крышка боковая становиться и контакт не мешает.
Бойлер установлен на место.
Кофемашина в сборе.
И о чудо-чудное!!!
Из сопел показался чудесный напиток под названием кофе.
Из сопел показался чудесный напиток под названием кофе.
понедельник, 15 октября 2012 г.
Delonghi Magnifica EAM 3000 (Ремонт часть 2)
Недавно я забрал с ремонта ТЭН для бойлера. Качество ремонта оставляет желать лучшего, но как есть, так есть. Далее я купил в магазине пару кусков наждачной бумаги и отшлифовал поверхности бойлера.
В результате использования воды из-под крана, со временем образовывается накипь, которая негативным образом влияет на жизнь кофе машины и ТЭНа в частности.
Вся процедура шлифовки заняла 20 минут.
И о чудо-чудное!!!
Из сопел показался чудесный напиток под названием кофе.
Радость была не долгой - из под штуцера сочилась вода. Я снял штуцер, купил уплотнительное кольцо, заменил - течь пропала. На фото для сравнения старое кольцо и новое.
И о чудо-чудное!!!
Из сопел показался чудесный напиток под названием кофе. Радость была не долгой - при сборе кофе машины отломалась контактная сварка на клемме ТЭНа.
Для настоящего инженера это не проблема, поискал "крокодильчик" - обеспечил контакт и о чудо-чудное!!!
Из сопел показался чудесный напиток под названием кофе. Это конечно временная мера, на днях приварю контактной сваркой площадку под клемму.
воскресенье, 7 октября 2012 г.
Delonghi Magnifica EAM 3000 (Ремонт часть 1)
Недавно я стал счастливым обладателей неработающей кофемашины.
В интернете я нашел принцип работы кофемашины. Ниже приведена типовая схема кофемашины.
1. Бойлер — сердце любой эспрессо-кофеварки — это медная или стальная емкость, в которой нагревается вода. Нагретая в бойлере вода не идет на приготовление кофе, а используется как теплоноситель, благодаря которому нагревается вода для эспрессо. Вода же из бойлера расходуется в виде кипятка и пара. Наиболее распространены однобойлерные эспрессо-машины, реже встречаются двухбойлерные, в них прогрев воды для эспрессо осуществляется в одном бойлере, а приготовление кипятка и пара — в другом.
2. ТЭНы или теплоэлектронагреватели нагревают воду в бойлере до температуры 115-120 градусов Цельсия. Благодаря расширению воды при нагревании в бойлере создается давление около 1,5 атм или 15 бар.
3. Теплообменный стакан — система полых трубок, находящихся в бойлере. Холодная вода проходит по ним, нагревается и поступает в раздаточную группу.
4. Помпа - подкачивает воду в бойлер, а также подает воду в теплообменный стакан под давлением 9 атм.
5. Автоуровень воды — при помощи этого механизма в бойлере поддерживается необходимый уровень воды, около 70%.
6. «Взрывной» клапан — механизм, «следящий» за давлением в бойлере: если давление становится более чем 15 бар, клапан открывается, и давление нормализуется.
2. ТЭНы или теплоэлектронагреватели нагревают воду в бойлере до температуры 115-120 градусов Цельсия. Благодаря расширению воды при нагревании в бойлере создается давление около 1,5 атм или 15 бар.
3. Теплообменный стакан — система полых трубок, находящихся в бойлере. Холодная вода проходит по ним, нагревается и поступает в раздаточную группу.
4. Помпа - подкачивает воду в бойлер, а также подает воду в теплообменный стакан под давлением 9 атм.
5. Автоуровень воды — при помощи этого механизма в бойлере поддерживается необходимый уровень воды, около 70%.
6. «Взрывной» клапан — механизм, «следящий» за давлением в бойлере: если давление становится более чем 15 бар, клапан открывается, и давление нормализуется.
7. Обратный клапан - сливает воду из трубок, ведущих из теплообменного стакана в раздаточную группу, после того как пролив через группу прекращается.
8. Прессостат — датчик давления помпы — сигнализирует об отклонениях от рабочего давления в 9 атм.
9. Соленоид — клапан подачи воды на группу — открывается при нажатии кнопки пролива.
10. Раздаточная группа — важнейший узел эспрессо-кофеварки, через него на холдер поступает нагретая до температуры 88-92 градуса Цельсия вода под давлением 9 атм. Количество групп — наглядное свидетельство производительности кофеварки: сколько раздаточных групп, столько чашек кофе можно одновременно готовить. Количество групп варьируется от одной до четырех. Наиболее распространены модели с одной и двумя раздаточными группами.
11. Паровой краник - выдает пар из бойлера для взбивания молока.
12. Краник кипятка - снабжает пользователя кипятком для чая или для каких-то других целей.
13. Датчик давления - в бойлере информирует о прогреве кофеварки и готовности ее к работе.
14. Датчик объема воды - отключает пролив воды после прохождения через раздаточную группу определенного объема. В автоматических машинах с проливом по времени и в полуавтоматических отсутствует.
Традиционная эспрессо-кофеварка имеет 3 основных элемента:
8. Прессостат — датчик давления помпы — сигнализирует об отклонениях от рабочего давления в 9 атм.
9. Соленоид — клапан подачи воды на группу — открывается при нажатии кнопки пролива.
10. Раздаточная группа — важнейший узел эспрессо-кофеварки, через него на холдер поступает нагретая до температуры 88-92 градуса Цельсия вода под давлением 9 атм. Количество групп — наглядное свидетельство производительности кофеварки: сколько раздаточных групп, столько чашек кофе можно одновременно готовить. Количество групп варьируется от одной до четырех. Наиболее распространены модели с одной и двумя раздаточными группами.
11. Паровой краник - выдает пар из бойлера для взбивания молока.
12. Краник кипятка - снабжает пользователя кипятком для чая или для каких-то других целей.
13. Датчик давления - в бойлере информирует о прогреве кофеварки и готовности ее к работе.
14. Датчик объема воды - отключает пролив воды после прохождения через раздаточную группу определенного объема. В автоматических машинах с проливом по времени и в полуавтоматических отсутствует.
Традиционная эспрессо-кофеварка имеет 3 основных элемента:
Во-первых, холдер (фильтродержатель, портофильтр, рожок) — это, по сути, чаша со специальным ситечком внутри, чтобы кофейные крупинки не попадали в напиток, носиком для слива готового кофе и термоустойчивой ручкой. Холдер постоянно находится в раздаточной группе и прогревается в ожидании очередного заказа.
Во-вторых, кнопку пролива — она включает и выключает пролив воды через раздаточную группу. В полуавтоматических кофеварках ее нажимают повторно, после наполнения чашки. В автоматических пролив прекращается сам по прошествии заданного времени или после пролива запрограммированного объема. Кнопок может быть несколько, например для одинарной и для двойной порции эспрессо.
В-третьих, полку для чашек — она может оборудоваться системой подогрева, который не позволяет чашкам остывать, в результате чего порции кофе 30 мл не остывают и вкус напитка и его аромат сохраняются.
Во-вторых, кнопку пролива — она включает и выключает пролив воды через раздаточную группу. В полуавтоматических кофеварках ее нажимают повторно, после наполнения чашки. В автоматических пролив прекращается сам по прошествии заданного времени или после пролива запрограммированного объема. Кнопок может быть несколько, например для одинарной и для двойной порции эспрессо.
В-третьих, полку для чашек — она может оборудоваться системой подогрева, который не позволяет чашкам остывать, в результате чего порции кофе 30 мл не остывают и вкус напитка и его аромат сохраняются.
Вскрытие и изучение аппарата показало, что перегорел ТЭН в бойлере.
Фотография обратной половинки бойлера.
Есть пару мыслей как можно вернуть бойлер к прежней жизни...
суббота, 22 сентября 2012 г.
Хлебопечь Scarlett SL-1525
Фото самой печки взято с www.onliner.by.
Печка с открытой верхней крышкой.
Е-е-е первый кекс с изюмом.
Вид сверху.
Вид снизу.
Получилось довольно вкусно-о-о.
воскресенье, 22 июля 2012 г.
воскресенье, 6 мая 2012 г.
Honda Dio AF35 - Жив
После длительных ремонтов скутер увидел белый свет. Его колеса почувствовали настоящий асфальт, скутер о нём давно мечтал.
вторник, 1 мая 2012 г.
Honda Dio AF35 - Реле-регулятор
При ремонте скутера было установлено, что сгорело реле-регулятор. Я поехал в магазин, сказал продавцу Honda Dio AF35. Приехал домой, установил реле-регулятор - сгорел предохранитель. На реле-регуляторе оказалось короткое замыкание. Поехал на следующий день в магазин и попросил продавца поменять регулятор, взял тестер с собой, распечатал мануал по проверки. И опять сказал продавцу Honda Dio AF35, перевернул новый регулятор и на нем было написано "ЯМАХ", не сложно догадаться, что он от ямахи, хотя внешне один в один. Ниже фото оригинального реле-регулятора.
В интернете нашел распиновку разъема реле регулятора.
Новое реле-регулятор не хотелось спалить и тут моСк начал думать, что можно придумать...
Нашел в интернете схему, в ней можно вызвонить один только диод. Делать нечего, взял тестер и начал вызванивать. Нашел между какими выводами стоит диод. Получилось, чтобы установить новое реле - нужно провода поменять крест-накрест. Я решил подстраховаться, чтобы не спалить новое реле-регулятор, к клеммам подпаял резисторы 470Ом (Номинал можно взять от 300-1500Ом). Это все для того ,чтобы ограничить ток, в случае неправильного подключения.
Новые реле-регулятор в тестовом включении.
О ЧУДО НАПРЯЖЕНИЕ НАЧАЛО РАСТИ))))) УГАДАЛ )))))

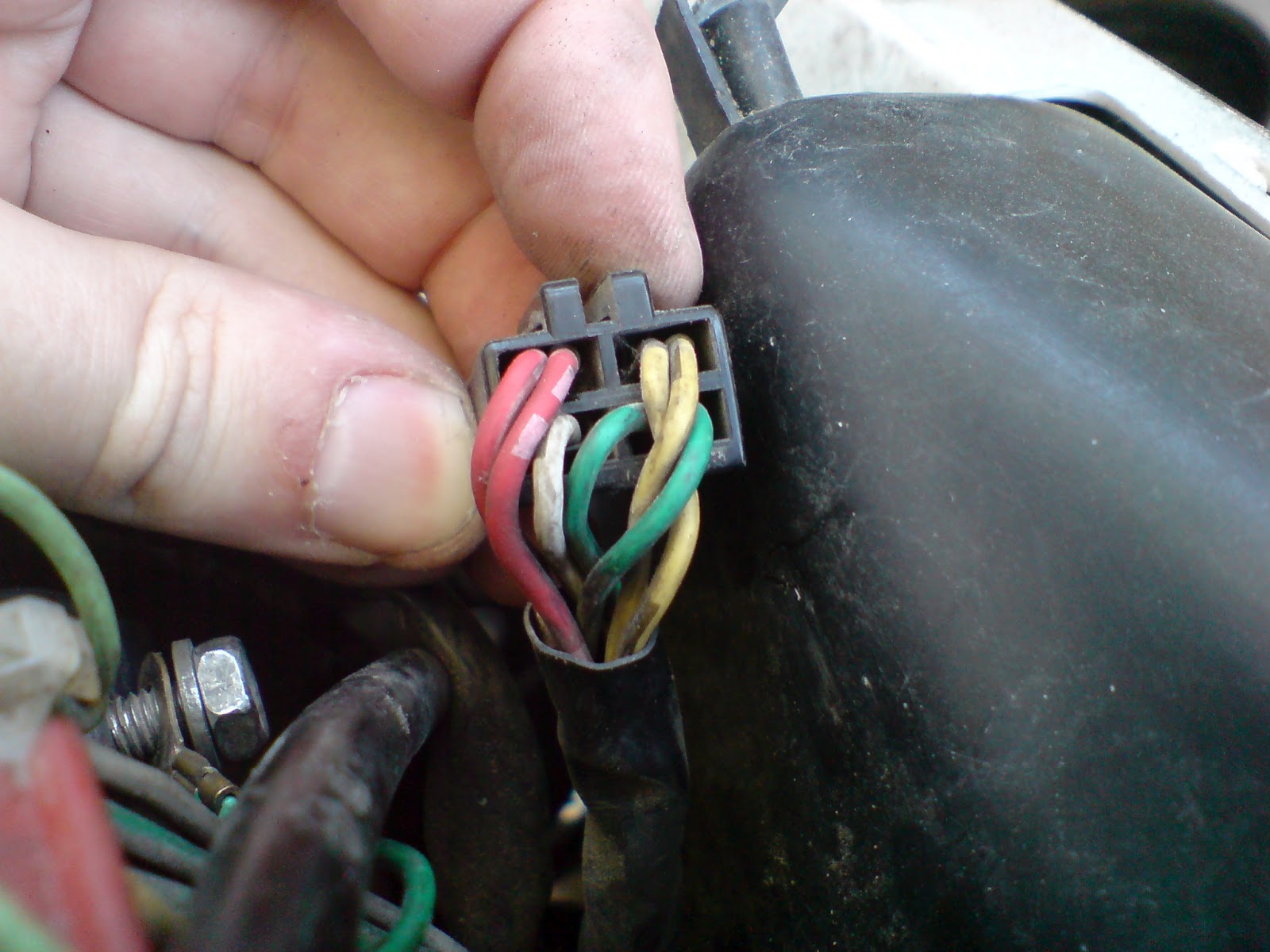

Вот фотография, разъема до модернизации.
Я вынул клеммы из разъема.
Переставил контакты. Крест-накрест.
В интернете нашел распиновку реле-регулятор по которой у меня все заработало.
Проверка показала, что напряжение по прежнему растет на АКБ, при заведенном двигателе. Осталось проверить какое напряжение на АКБ будет после пробной поездки минут 15-25.
среда, 18 апреля 2012 г.
Первые полеты на свежем воздухе.
Полеты не совсем удачные, так как был ветер и вертолет немного сносило в сторону.
На одном из видео видно забар около цекви, через которой мне пришлось лазить, чтоб достать верталет. Еще видна большая береза, на неё тоже пришлось лазить, так как он запутался в ветках.
вторник, 17 апреля 2012 г.
Он прилетел
Очень забавная штука.
Вот фотографии самого верталета.
Вот еще одна фотография.
А вот фото ч.б.
среда, 11 апреля 2012 г.
вторник, 10 апреля 2012 г.
Тестовое видео
Видео было снято с мобильного телефона ZTE BLADE в режиме видеорегистратора.
Разрешение 800х600 формат *.3gp.
понедельник, 9 апреля 2012 г.
Honda Dio AF35 - Конденсат в карбюраторе.
Разобрал я карбюратор и сразу мне бросилось в глаза это уровень в поплавковой камере.
Получается, что уровень немного завален.
Т.е. уровень в поплавковой камере меньше, чем должен быть.
Нужно будет отрегулировать.
Второе, что мне не понравилось, это - то что жиклер болтается свободно в гнезде и его можно провернуть пальцами.
Вот сам жиклер.
Жиклер, сбоку видны отверстия. Было принято решение посадить его на герметик ,но очень осторожно, чтобы не забить каналы.
Проверил еще пусковой обогатитель, нагрел его.
При нагревании иголка выходит на 5-7мм.
При остывании иголка возвращается в исходное положение.
суббота, 7 апреля 2012 г.
Искра крупным планом.
При восстановлении заводской схемы искра упорно отказывалась появляться. После небольших доработок искра все-таки появилась.
Honda Dio AF35.
среда, 4 апреля 2012 г.
О чудо снижошло и на меня...
После долгих-долгих мучение мне воздалось за старания. Вот она долгожданная искра.
Как я рад, как я рад ,что поеду в Ленинград.
среда, 7 марта 2012 г.
Добрые китайцы прислали светодиодные лампочки 2-ух Ваттные.
Осталось вставить их в габариты и посмотреть на эффект.
вторник, 21 февраля 2012 г.
Создан чудо прибор (Почему чудо - потому, что чудестный).
Чудо прибор позволяет сделать измерения различных величин и осуществить передачу по интерфейсу RS-485. На фотографии графическое табло, с тестовой версией прошивки.
Плата самого прибора.
понедельник, 16 января 2012 г.
Раз, два, три горшочек от Scarlett SC-410 вари...
Сегодня я стал обладателем мега чудо мультиварки. Почитав инструкцию, нажав пару клавиш горшочек начал варить...
Между прочим, это чудо агрегат на www.onliner.by завоевал пять звезд...
В магазине в интернет не лазил, и не смотрел отзывы, а просто покрутил в руках и купил ,видимо инженерная чуйка неподвела.
Засыпал крупы, залил воды, посолил, засыпал приправки....и о чудо горшочек начал пыхтеть. РиУ такой технике (Респект и Уважуха).
Вот таже кашка, но с другого ракурса...
Вот еще картошечка...
В характеристиках написано "Мягкий выпуск пара", хочется добавить слабит мягко и незаметно. А если честно, то кашка получилась довольно неплохая.
А на последок добавлю, в инструкции написано "Микропроцессор контролирует процесс приготовления". Я просто в шоке, какая-то микросхема говорит чудо горшочку, что достаточно варить, в мультике про горшочек нужно было сказать волшебное словосочетание "Горшочек не вари", а тут все само...
